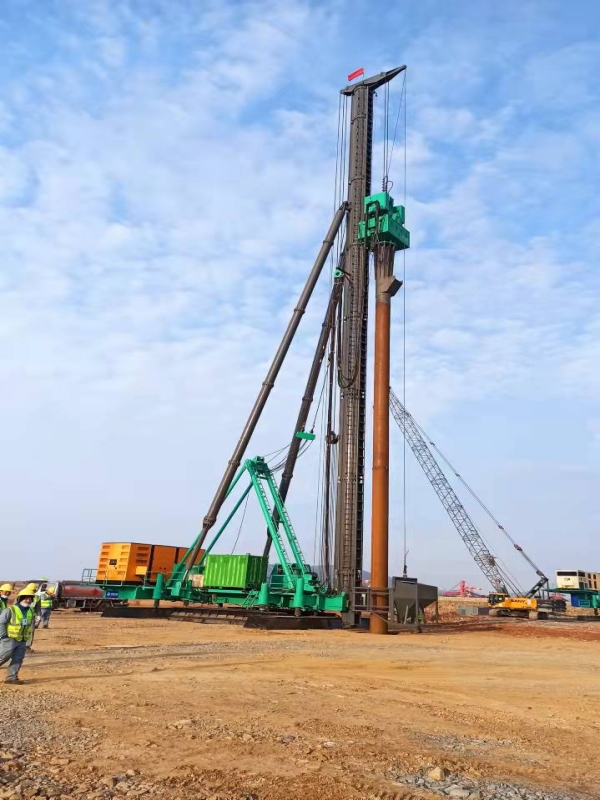

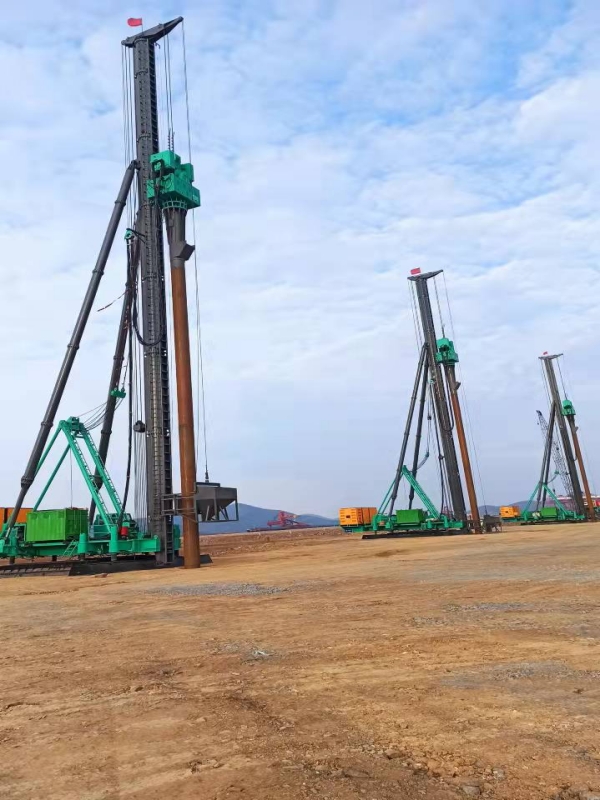

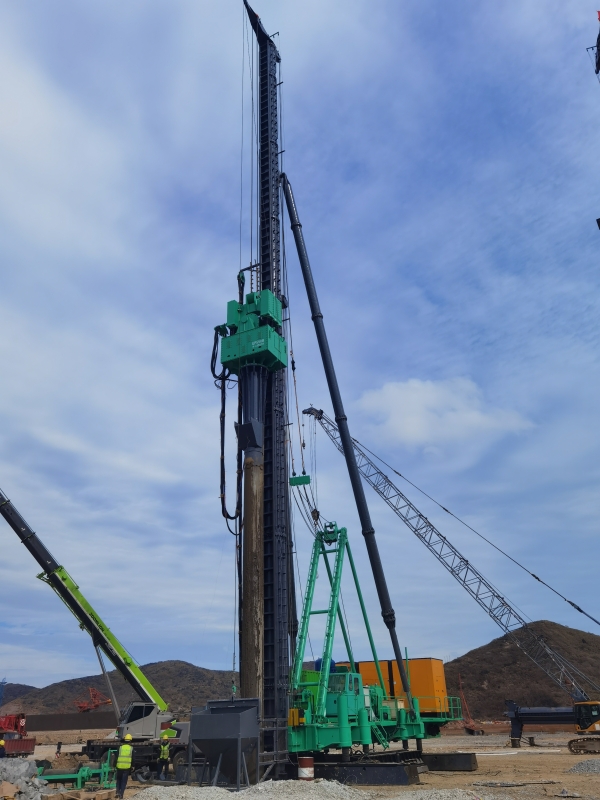

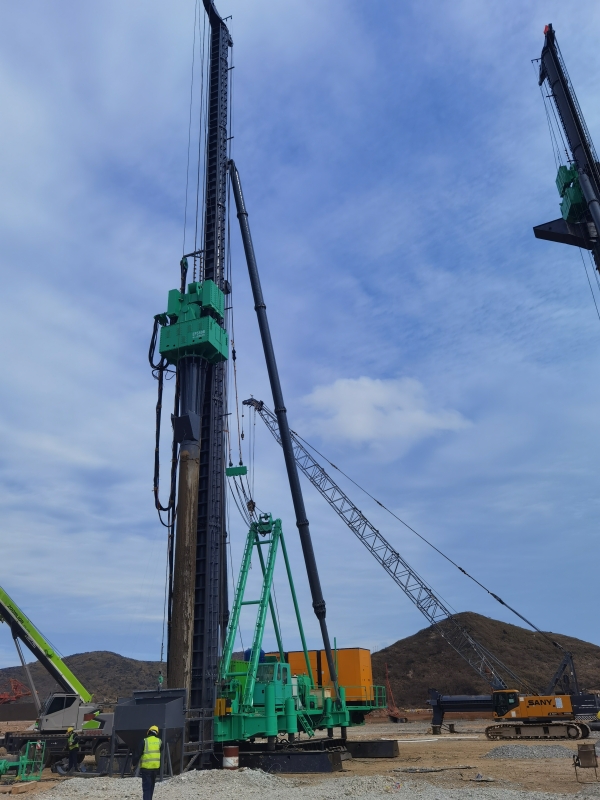

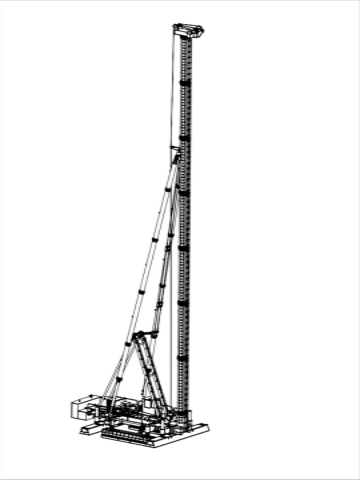

JZB270步履式樁架

JZB270

樁架高度

mm

51000

立體筒體直徑

mm

Φ1020

立柱導軌中心距

mm

600×φ102

立柱調整角度

degree

±1.5°

斜撐油缸行程

mm

2200

立柱微調油缸行程

mm

400

最大拔樁力

kN

800

主卷揚 （吊鉆機）

單繩拉力（首層）

kN

120

繩速

m/min

0～26/0～32

鋼繩直徑

mm

φ22

容繩量

m

600

副卷揚

（吊樁、吊鉆桿）

單繩拉力（首層）

kN

40

繩速

m/min

0～26/0～32

鋼繩直徑

mm

Φ22

容繩量

m

600

起架卷揚

單繩拉力（首層）

kN

100

繩速

m/min

0～18

鋼繩直徑

mm

φ22

容繩量

m

320

平臺回轉角度

°

±10

樁架橫向移動

速度

m/min

4.5

步長

mm

樁架縱向移動

速度

m/min

2.7

步長

m

樁架頂升

速度

m/min

＜0.63

步長

m

600～—600

履板軌距

工作時

mm

9300

移位時

mm

5500

輪距

工作時

mm

5500

移位時

mm

4900

橫向履板

長度

mm

12000

寬度

mm

1600/1300

縱向履板

長度

mm

6600

寬度

mm

2200

接地比壓（不帶工作裝置）

MPa

≤0.1

電機功率

KW

75

液壓系統額定壓力

MPa

25/20

樁架總質量

t

175
