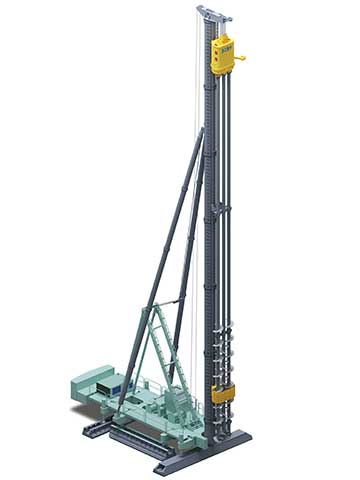

JZB240步履式樁架

JZB240

樁架高度

mm

42000

立體筒體直徑

mm

Φ920

立柱導軌中心距

mm

600×φ102

立柱調整角度

degree

±1.5°

斜撐油缸行程

mm

2200

立柱微調油缸行程

mm

300

最大拔樁力

kN

700

主卷揚 （吊鉆機）

單繩拉力（首層）

kN

120

繩速

m/min

0～26

鋼繩直徑

mm

φ22

容繩量

m

550

副卷揚

（吊樁、吊鉆桿）

單繩拉力（首層）

kN

40

繩速

m/min

0～32

鋼繩直徑

mm

Φ15

容繩量

m

150

起架卷揚

單繩拉力（首層）

kN

45

繩速

m/min

0～32

鋼繩直徑

mm

φ21.5

容繩量

m

300

平臺回轉角度

°

±10

樁架橫向移動

速度

m/min

4.5

步長

mm

3000

樁架縱向移動

速度

m/min

2.7

步長

m

600

樁架頂升

速度

m/min

＜0.63

步長

m

600～—600

履板軌距

工作時

mm

9000

移位時

mm

4800

輪距

工作時

mm

4800

移位時

mm

4900

橫向履板

長度

mm

10000

寬度

mm

1300

縱向履板

長度

mm

6600

寬度

mm

1600

接地比壓（不帶工作裝置）

MPa

≤0.1

電機功率

KW

75

液壓系統額定壓力

MPa

25/20

樁架總質量

t

145
