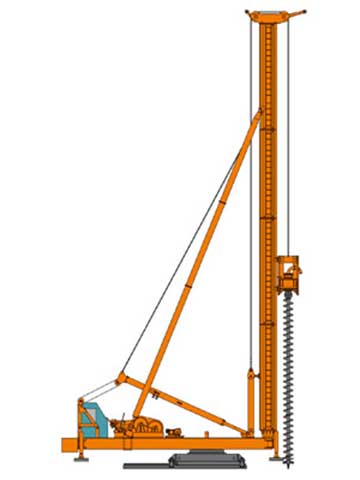

JZB200步履式樁架

單位

JZB200

額定負荷

kN

700

立柱結構形式

三點式支撐式

立柱長度

m

42

立柱導軌中心距

mm

600*φ102

立柱傾斜范圍

°

前傾9°, 后傾3°

工作地面最大坡度

°

2

主卷揚機

單繩拉力

kN

100

平均繩速

M/min

22

鋼絲繩

6*37*φ24

電機功率

kW

45

副卷揚機

單繩拉力

kN

50

平均繩速

M/min

30

鋼絲繩

6*37*φ15

電機功率

kW

15

選配卷揚機

單繩拉力

kN

30

平均繩速

M/min

30

鋼絲繩

6*37*φ15

電機功率

kW

22

平臺回轉角度

°

±180

平臺回轉速度

r/min

0.59

行走機構

長船油缸及行程

mm

Φ125*φ80*φ3000

長船行走速度

m/min

2.39

長船行走步長

mm

3000

支腿油缸及行程

mm

Φ200/φ140-1000

支腿行走速度

m/min

1.5

支腿行走步長

mm

/

長船接地比壓

mpa

0.05

支腿接地比壓

mpa

0.22

斜撐調整機構

調整線速度

m/min

0.355

行程

mm

/

液壓系統

電機功率

kW

22

液壓系統壓力

mpa

20

外形尺寸

長

mm

14150

寬

mm

7100

高

mm

44350

整機凈重

t

88

可適應的樁工設備

柴油打樁錘

D100

電動振動錘

DZ200A

長螺旋鉆機

CFG35

最大鉆孔深度

m

35
