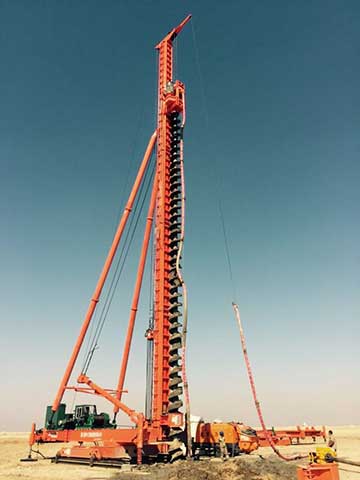

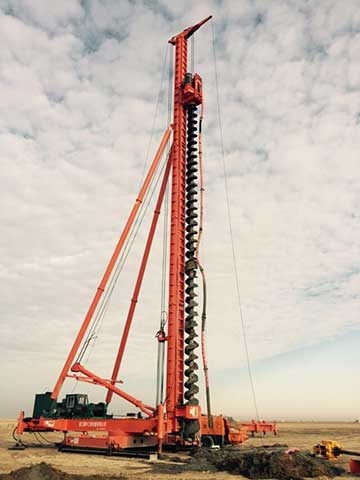

JZB120步履式樁架

單位

JZB120

額定負荷

kN

500

立柱結構形式

三點式支撐式

立柱長度

m

35

立柱導軌中心距

mm

600*φ102

立柱傾斜范圍

°

前傾9°, 后傾5°

工作地面最大坡度

°

2

主卷揚機

單繩拉力

kN

80

平均繩速

M/min

22.5

鋼絲繩

6*37*φ24

電機功率

kW

37

副卷揚機

單繩拉力

kN

30

平均繩速

M/min

22

鋼絲繩

6*37*φ13.5

電機功率

kW

11

選配卷揚機

單繩拉力

kN

20

平均繩速

M/min

22

鋼絲繩

6*37*φ13.5

電機功率

kW

11

平臺回轉角度

°

±180

平臺回轉速度

r/min

0.28

行走機構

長船油缸及行程

mm

Φ100*φ65*φ2500

長船行走速度

m/min

3.38

長船行走步長

mm

2500

支腿油缸及行程

mm

Φ160/φ100-1000

支腿行走速度

m/min

1.5

支腿行走步長

mm

/

長船接地比壓

mpa

0.04

支腿接地比壓

mpa

0.13

斜撐調整機構

調整線速度

m/min

0.355

行程

mm

/

液壓系統

電機功率

kW

15

液壓系統壓力

mpa

18

外形尺寸

長

mm

13000

寬

mm

6600

高

mm

36970

整機凈重

t

55

可適應的樁工設備

柴油打樁錘

D63

電動振動錘

DZ120A

長螺旋鉆機

CFG30

最大鉆孔深度

m

30
